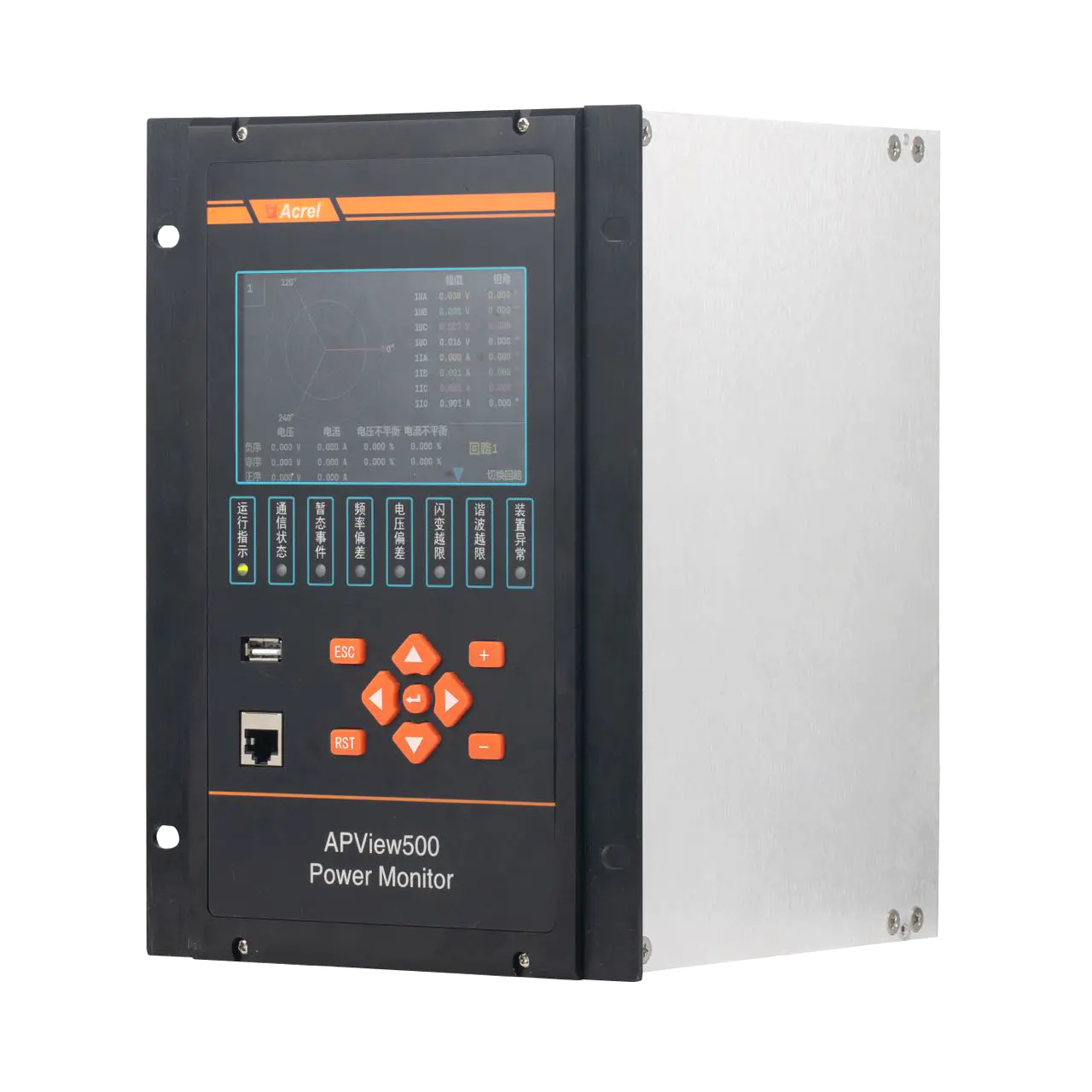

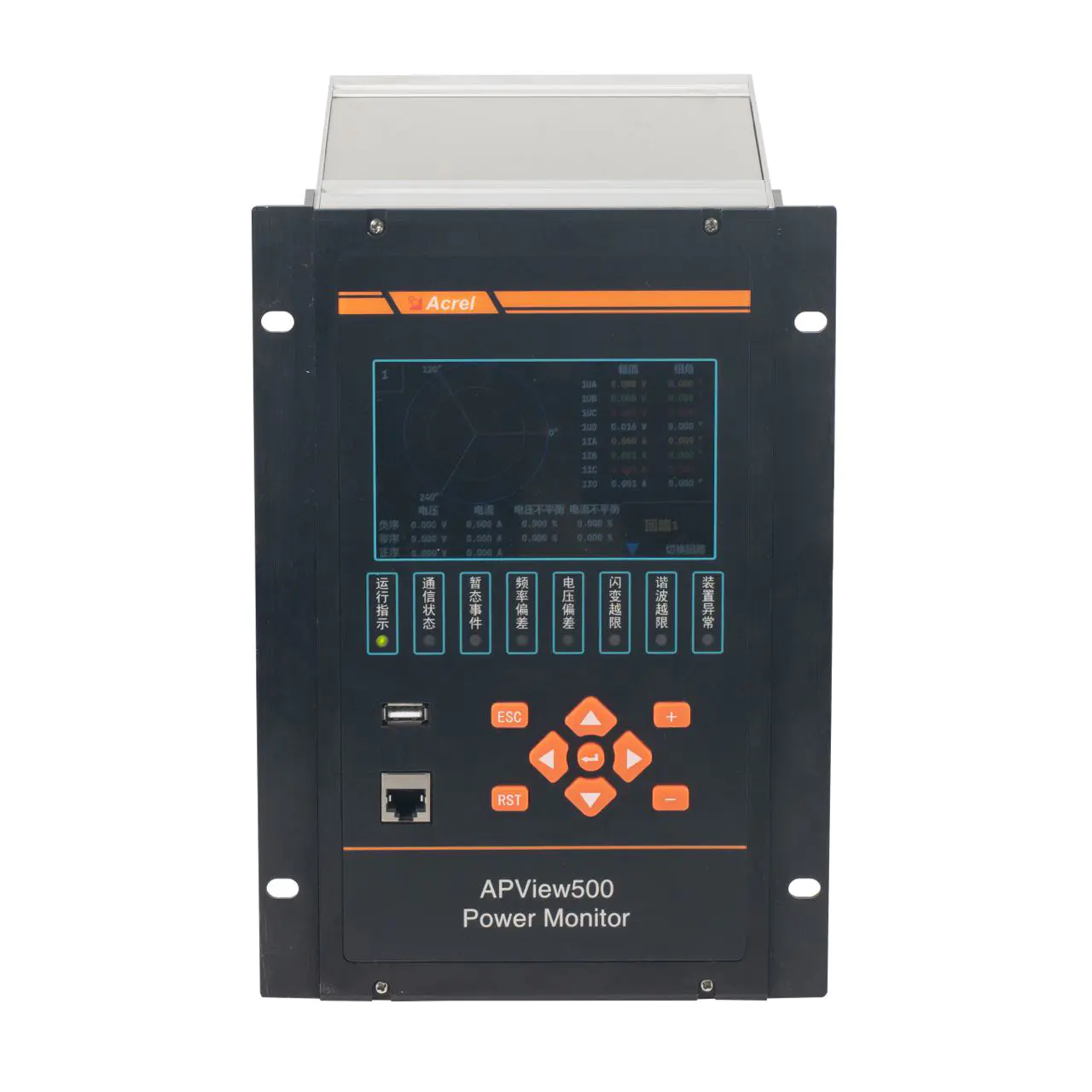

APView500 AC Трехфазная панель доступа CT с монтажом на панель, RS485, анализатор мощности

Характер продукции

Опишите

• Acrel APView500 - это высокоточное устройство мониторинга качества питания, разработанное в соответствии со стандартом IEC61000-4-30.включая измерение 2-й до 63-й гармонииУстройство поддерживает протокол связи IEC61850.обеспечение бесперебойной интеграции в современные энергетические системыБлагодаря своим передовым функциям и высокой точности, APView500 идеально подходит для таких отраслей, как химия, сталь, металлургия, больницы, центры обработки данных, транспорт и строительство,предоставление надежных данных для анализа и улучшения качества электроэнергии.

  Спецификации

  ---

  Технический параметр	Стоимость
  Номинальная стоимость	напряжение переменного тока:AC/DC220V, AC/DC110V или DC48V
  	Течение переменного тока:AC1A,5A;
  Перегрузка пропускная способность	1.2В непрерывной работе
  	20 раз 1 секунду
  питание	Ориентировочно: AC/DC220, AC/DC110V или DC48V
  	Допустимое отклонение: -20%-+20%
  	Потребление энергии: ≤ 15 Вт
  Потребление энергии	≤ 0,5 ВА (однофазный)
  Измерение ярости	0-1,2 дюйма
  Цифровой выход	Продолжительность эксплуатации: ≥10000
  	Выходной режим: Пассивные контакты
  	Мощность переключения: ≤ 4000 Вт или ≤ 384VA
  	В состоянии тока: ≥ 16A ((AC250V/DC24V) в непрерывном режиме;
  	≥ 30 А на короткий срок (200 мс)
  Точность	Класс 0.5
  	Напряжение RMS: ± 0,1%
  	RMS тока: ± 0,1%
  	P,Q,S:±0,2%
  	Фактор мощности: класс 0.5
  	Отклонение напряжения:00,1%
  	Частотное отклонение: ± 0,001 Гц
  Коммуникация	RS485, протокол Modbus-RTU; Ethernet.
  Трехфазное дисбалансирование	Неравновесие напряжения:±0,15%
  	Неравновесие тока:± 1%
  Частота питания выдерживает напряжение	Между набором терминалов питания и вводом сигнала, выходном набором терминалов 2 кВ/1 мин (RMS)
  	Между оболочкой и всем набором терминалов (кроме наборов терминалов с эталонным напряжением менее 40 В) AC 4 кВ
  Температура	Операция: -10°C+55°Сохранение: -30°C-+80°C
  Влажность	≤ 95% RH, без конденсации, без коррозионного газа
  Высота	≤ 2500 м



  Диаграмма размеров и проводки

  ---
