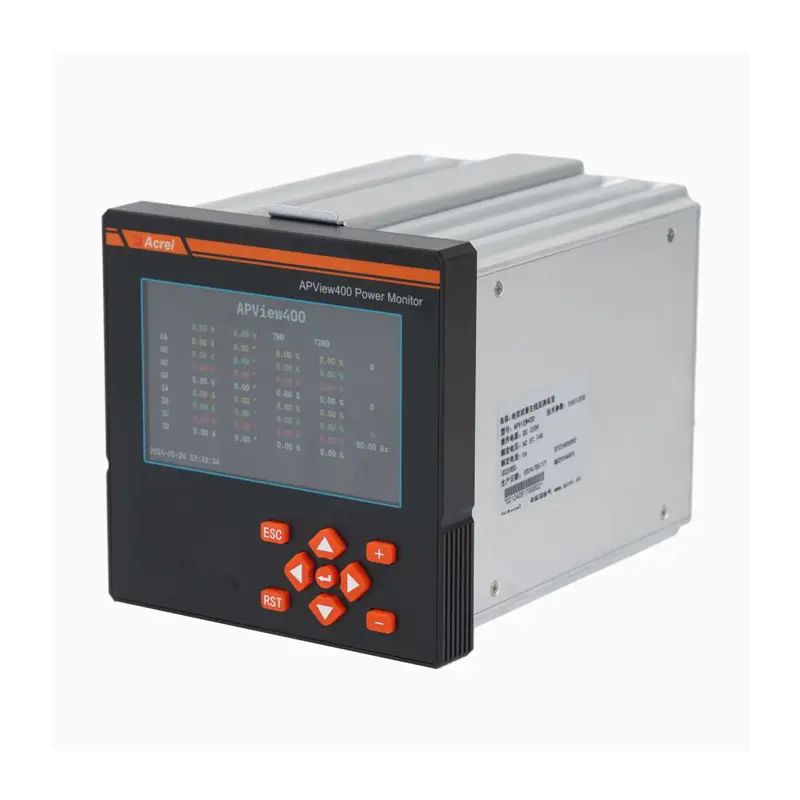

Сертифицированный анализатор качества электроэнергии APView400 класса A

Характер продукции

Описание

• Анализатор качества электроэнергии Acrel APView400 — это профессиональное устройство для мониторинга качества электроэнергии в системе PQM. Оно соответствует стандартам IEC61000-4-30 Ed3 Class A и IEC60253-22 Class 0.2S. Благодаря расширенным функциям, таким как запись осциллограмм возмущений и определение направления возмущений, оно может записывать более 2000 осциллограмм и 5000 последовательностей событий (SOE). Оно также отличается высокоточным измерением, высокопроизводительной многоядерной платформой и встроенной операционной системой. Устройство подходит для систем электроснабжения напряжением до 35 кВ и широко используется в таких отраслях, как производство полупроводников, нефтехимия, металлургия, больницы, центры обработки данных и транспорт. Оно также поддерживает различные протоколы связи, такие как Modbus-RTU, Modbus-TCP и IEC61850 MMS, что делает его комплексным решением для мониторинга качества электроэнергии.

  Спецификации

  ---

  Технический параметр	Значение
  Номинальное значение	Напряжение переменного тока: AC/DC220V, AC/DC110V ≤384VA DC48V
  	Ток переменного тока: AC1A, 5A;
  Перегрузка емкость	1.2In, непрерывная работа
  	20 раз в течение 1 секунды
  источник питания	Номинальное: AC/DC220, AC/DC110V или DC48V
  	Допустимое отклонение: -20% - +20%
  	Потребляемая мощность: ≤15 Вт
  Потребляемая мощность	≤0.5VA (одна фаза)
  Диапазон измерения	0-1.2In
  Цифровой выход	Механический срок службы: ≥10000 Режим вывода:
  	Пассивные контакты Коммутационная способность: ≤4000 Вт
  	или ≤384VA Ток во включенном состоянии: ≥16A (AC250V/DC24V)
  	в непрерывном режиме; ≥30A кратковременно (200 мс) Точность
  	Класс 0.5 Напряжение СКЗ: ±0.1%
  Ток СКЗ: ±0.1%P, Q, S: ±0.2%	Коэффициент мощности: Класс 0.5
  	Отклонение напряжения: 0.1%
  	Отклонение частоты: ±0.001 Гц
  	Связь
  	RS485, протокол Modbus-RTU; Ethernet.
  	Трехфазный небаланс
  	Небаланс напряжения: ±0.15%
  Небаланс тока: ±1%	Испытательное напряжение частоты питания
  Между источником питания и клеммами входного/выходного сигнала 2 кВ/1 мин (СКЗ)	Между корпусом и всеми клеммами (кроме клемм опорного напряжения менее 40 В) AC 4 кВ
  	Температура
  Эксплуатация: -10℃ ~ +55℃ Хранение: -30℃ ~ +80℃	Влажность
  	≤95% относительной влажности, без конденсации, без коррозионных газов

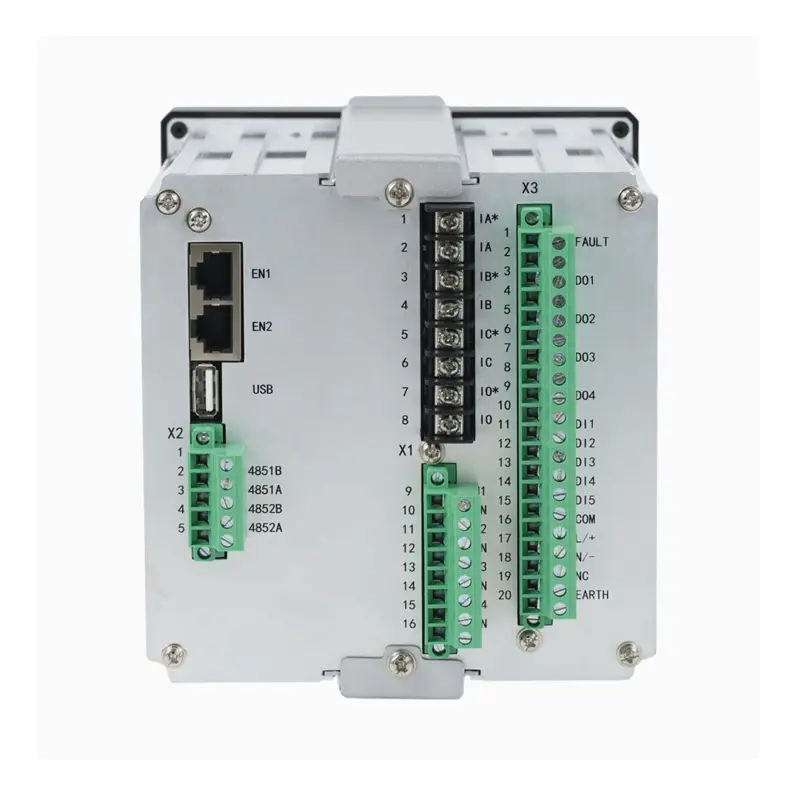

  Высота над уровнем моря	≤2500 м Размеры и схема подключения
