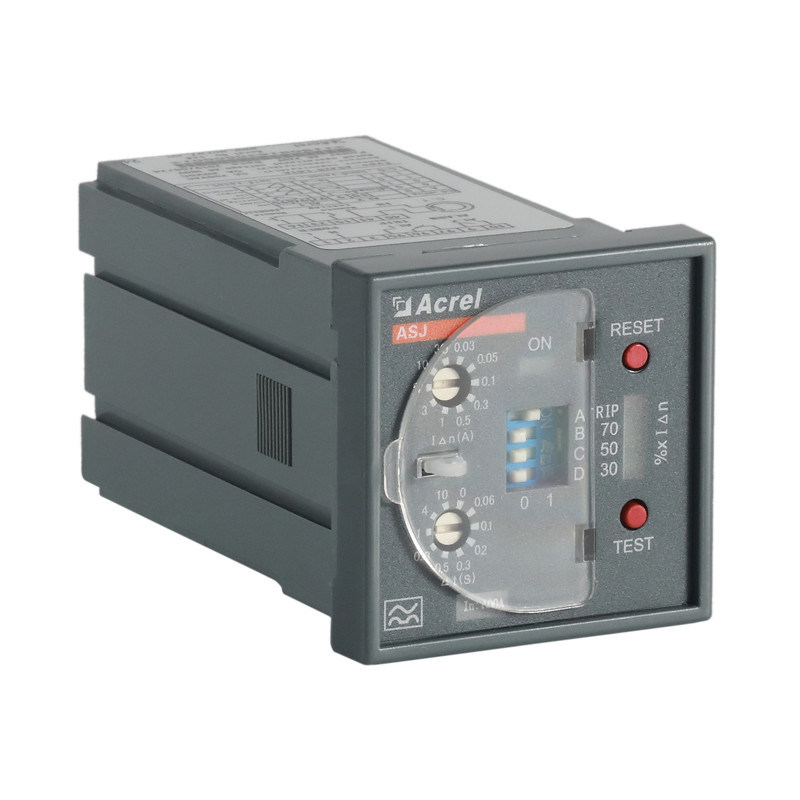

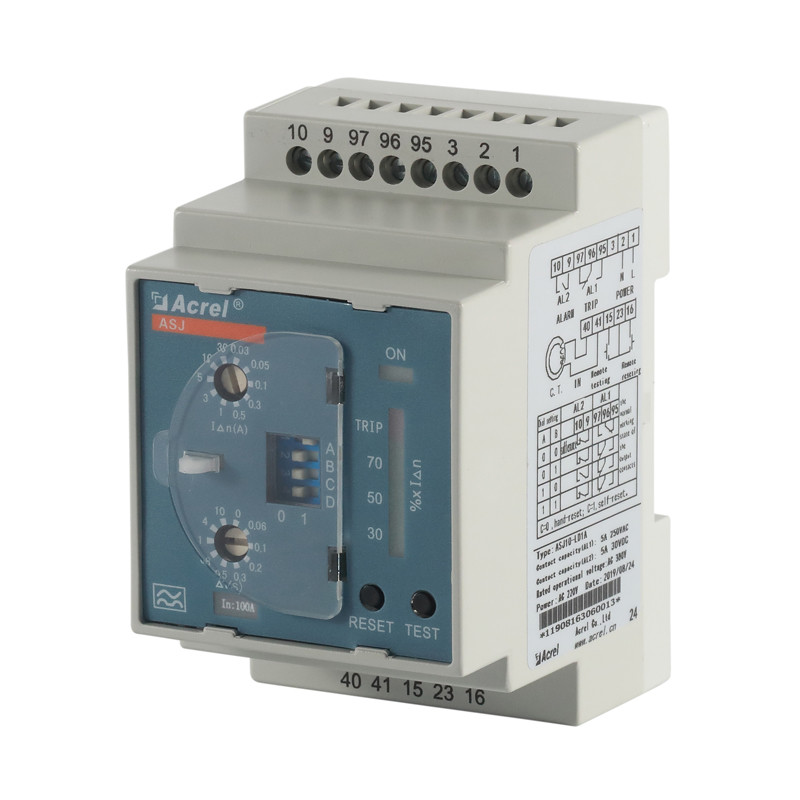

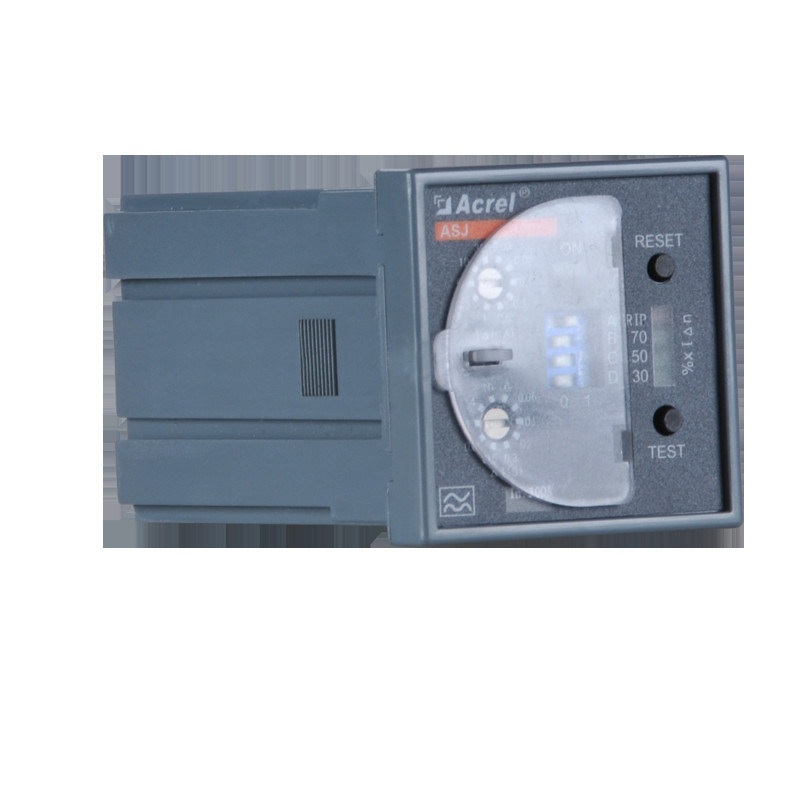

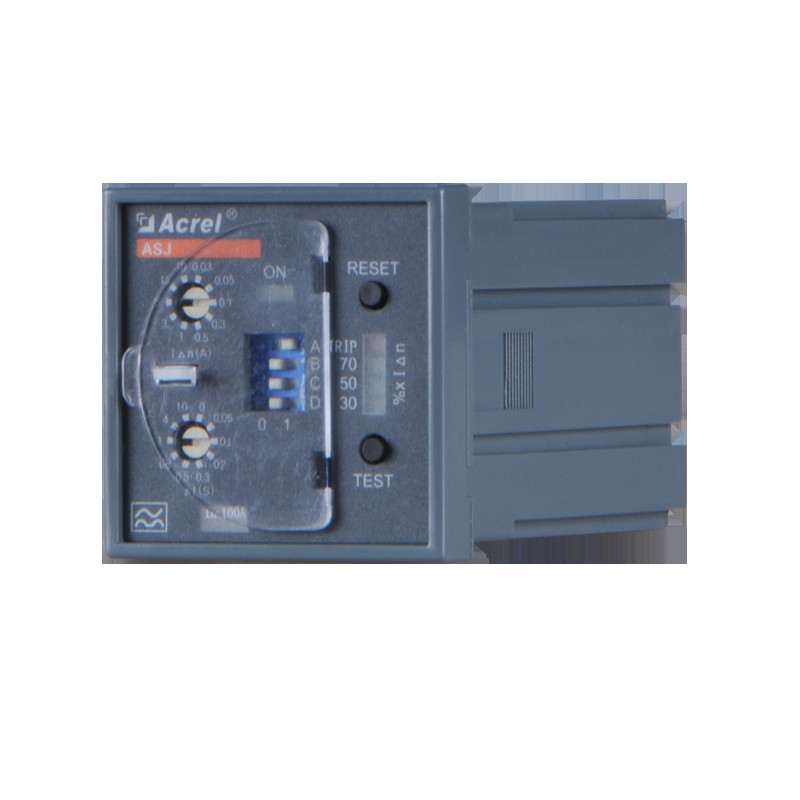

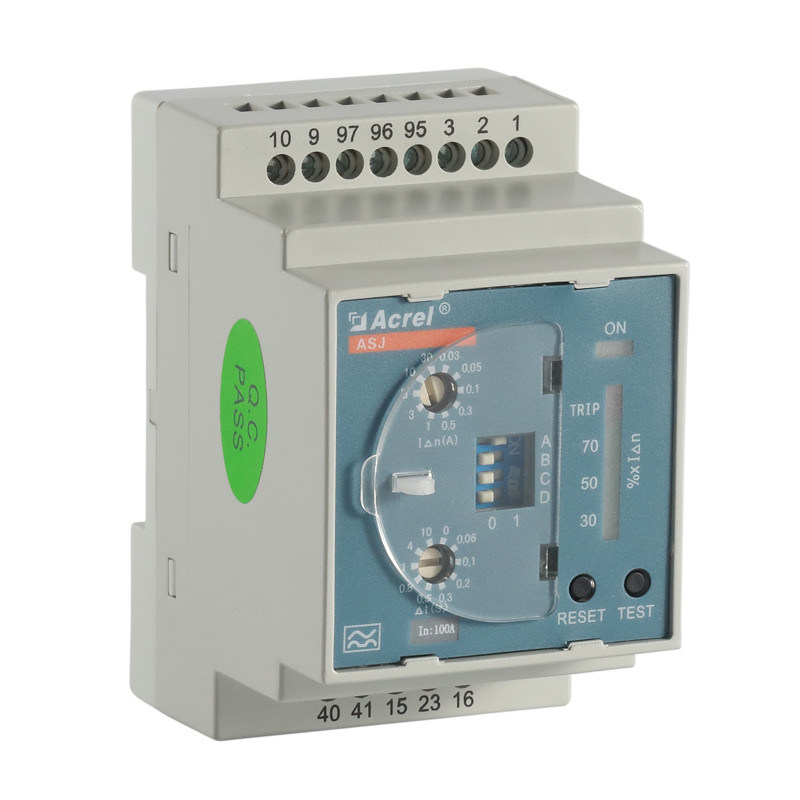

Acrel ASJ10-LD1A Реле с утечкой земли Din Rail 35 мм

Характер продукции

Реле действия серии ASJ для остаточного тока, низковольтных автоматических выключателей или низковольтных контакторов может быть изготовлено в виде комбинированного устройства для защиты от остаточного тока, которое в основном применяется в распределительных цепях систем TT и TN с переменным током 50 Гц, номинальным напряжением 400 В или ниже. Реле действия серии ASJ для остаточного тока применяется для защиты от замыкания на землю в электрических цепях, чтобы предотвратить повреждение оборудования и возгорание электрооборудования, вызванное током замыкания на землю, более того

Параметры:

Размеры:

Схема подключения:

Сеть:

Применение:

Часто задаваемые вопросы:

В: Сколько проводов может проходить через трансформатор остаточного тока?

Можно ли пропустить только один фазный провод? Можно ли пропустить через датчик только фазные провода A, B, C?

О: В трехфазной четырехпроводной системе следует использовать 4 провода. Нельзя пропускать только один фазный провод,

и A, B, C, N должны проходить через трансформатор остаточного тока. Подходящий трансформатор должен быть выбран в соответствии с диаметром провода и номинальным током на месте.

В: Провод трехфазной четырехпроводной системы очень толстый. Можно ли установить измерительный датчик на каждую фазу, а вторичные обмотки четырех датчиков пропустить через провода малого диаметра? Затем подключить реле остаточного тока?

О: Не рекомендуется. При таком плане, в момент запуска мощного и

высокочастотного оборудования, векторная сумма выходного тока трехфазного

четырехпроводного измерительного трансформатора не равна нулю (при прямом измерении равна 0), что может

легко привести к неисправности и срабатыванию защиты.

В: Можно ли использовать разъемные трансформаторы остаточного тока в проектах реконструкции?

О: Для проектов реконструкции, если диаметр провода линии менее 100 мм, можно использовать разъемные трансформаторы остаточного тока. Не рекомендуется использовать разъемные трансформаторы остаточного тока с апертурой более этого размера, так как точность измерения датчика с большой апертурой низкая.

В: Почему реле остаточного тока срабатывает сразу после включения питания?

О: Одна из причин может быть ошибка подключения; другая — неправильный выбор продукта.

В: После отключения питания реле остаточного тока ASJ, автоматический выключатель срабатывает. В чем причина этого явления?

О: Это явление заключается в том, что автоматический выключатель срабатывает после отключения защищаемого источника питания; другое — защита линии при переключении двойного питания.

Реле остаточного тока серии ASJ — это тип, который автоматически восстанавливается и сбрасывается при отказе вспомогательного питания. В соответствии с вышеуказанными условиями, прибор может быть выбран как тип, который не срабатывает автоматически при отказе питания.

В: Что означает In:100A на панели? Можно ли его убрать?

О: In означает номинальный ток и не может быть удален. Это четко указано в пунктах 4.2.2.2 и 5.1 GB/T 22387-2016, панель должна быть маркирована номинальным током или размером отверстия трансформатора остаточного тока.
