Система мониторинга батареи Acrel H3G-TA для контроля UPS
Контактное лицо : Dina Huang
Номер телефона : 18761502682
WhatsApp : +8618761502682
| Количество мин заказа : | 1 PC | Упаковывая детали : | Картон |
|---|---|---|---|
| Время доставки : | 5-8 рабочих дней | Условия оплаты : | T/T |
| Поставка способности : | 5000pc/Day |
| Место происхождения: | Китай | Фирменное наименование: | Acrel |
|---|---|---|---|
| Сертификация: | CE | Номер модели: | ABAT100-S |
|
Подробная информация |
|||
| Относительная влажность: | 5%~95% | Интенсивность атмосферного давления: | 80 ~ 110 кПа |
|---|---|---|---|
| Силовое питание: | DC 24V | ||
| Выделить: | Модуль мониторинга свинцово-кислотной батареи ABAT100-S,Центр обработки данных Модуль мониторинга свинцово-кислотных батарей,больницы Модуль мониторинга свинцово-кислотной батареи |
||
Характер продукции
Система онлайн-мониторинга батареи
Коллекторный модуль ABAT100-HS
Система онлайн-мониторинга аккумуляторов серии Acrel ABAT100 может предоставить информацию о работе аккумулятора, такую как напряжение, внутреннее сопротивление и внутренняя температура, включая SOC и SOH,и может предоставить раннее предупреждение и уравнивание батареи для неисправных батарей, чтобы гарантировать время резервного копирования батареи и продлить срок службы батареиСистема имеет функции мониторинга и легко устанавливается, обслуживается и доступна.,Модуль сборщика ABAT100-HS и сенсорный экран и т. д. С помощью сенсорного экрана можно запрашивать сигналы тревоги и данные в режиме реального времени, устанавливать параметры,и платформа мониторинга может быть выбрана для реализации сетевого централизованного управления.
Модули для системы мониторинга свинцово-кислотной батареи
| Модуль продукта | ||||||||||||||||||||||||||||
| Модель | Описание функции | |||||||||||||||||||||||||||
| ABAT100-HS | Вход DC24V, один для управления группой батарей, до 120 батарей в группе. | |||||||||||||||||||||||||||

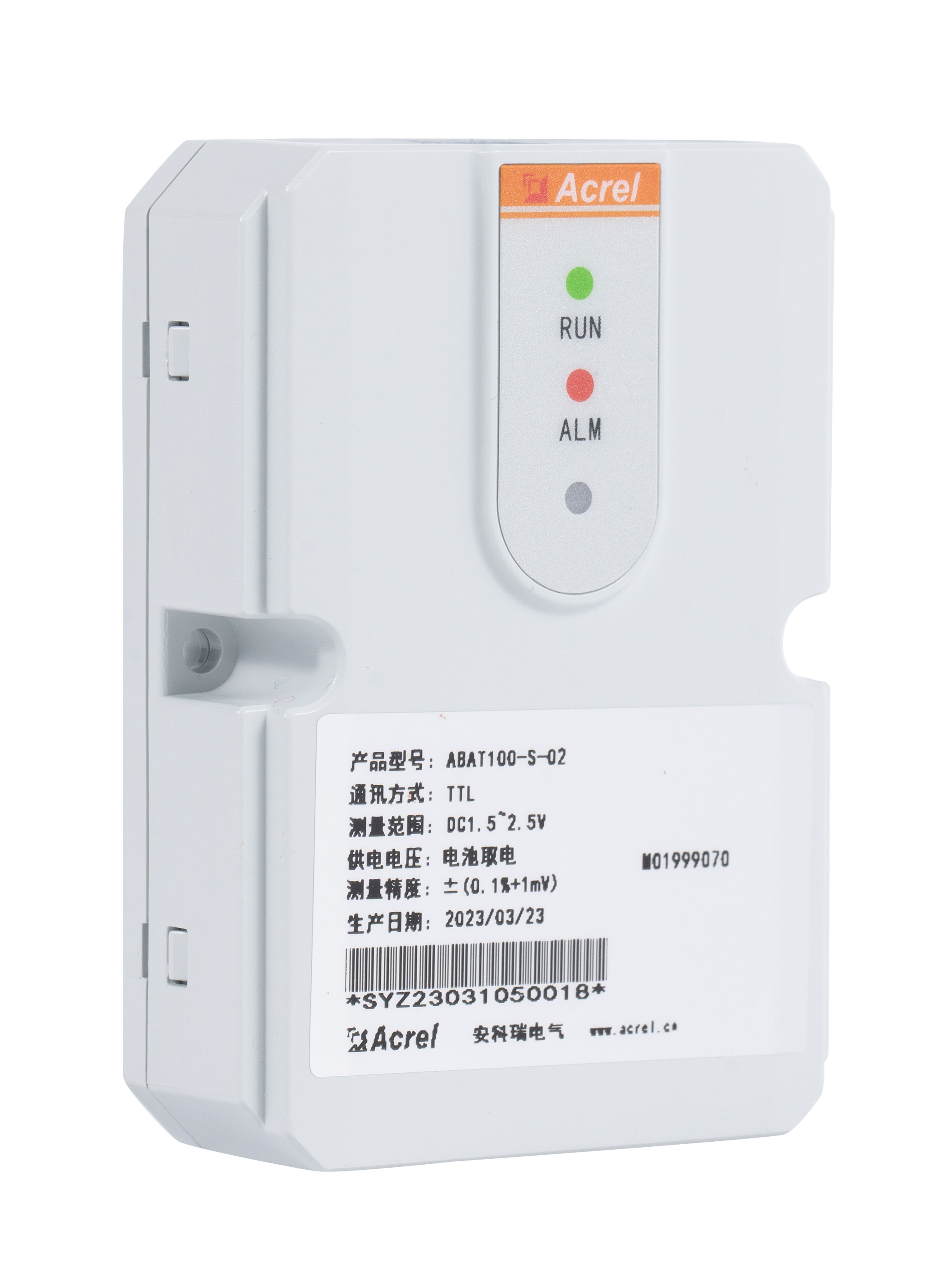

| ABAT100-S-02 | Мониторинг одной батареи 2V, мониторинг напряжения батареи, внутреннего сопротивления и отрицательного терминальная температура. |
|||||||||||||||||||||||||||
| ABAT100-S-06 | Мониторинг одной батареи 6В, мониторинг напряжения батареи, внутреннего сопротивления и отрицательного терминальная температура. |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | Мониторинг одной батареи 12В, мониторинг напряжения батареи, внутреннего сопротивления и отрицательного терминальная температура. |
|||||||||||||||||||||||||||
| ABAT100-C | Мониторинг одного тока зарядки/разрядки при температуре окружающей среды с максимальной диапазон тока 1000 А. |
|||||||||||||||||||||||||||
Размер
Технические функции
| Функция | Описание |
| Онлайн мониторинг | Онлайн-мониторинг 24 часа в сутки, один аккумулятор на модуль, мониторинг напряжения, внутреннего сопротивления и отрицательной терминальной температуры; |
| Высокая точность измерений | ошибка измерения внутреннего сопротивления до 1%; |
| Испытание внутреннего сопротивления батареи | автоматическое периодическое измерение внутреннего сопротивления каждой батареи, управляемое коллектором; |
| Конструкция малой мощности | Ручное введение в режим низкой мощности, S-модуль получает ток от батареи до 0,5 mA; |
| Конструкция противозаторможения | Высокая антиинтерферентная конструкция, может блокировать всплескные помехи высокопроизводительных высокочастотных УПС; |
| Протокол связи | протокол MODBUS-RTU; |
| Способ установки | Установка с привязкой или с помощью клея; |
| Светодиод индикатора | Красный и зеленый светодиодные фонари, зеленый свет как световой сигнал, красный свет как индикаторный свет; |
Технические параметры
| Технические параметры | Описание | ||
| Рабочая среда |
Операционная температура: -10°C-50°C; Относительная влажность: 5% ~ 95%; интенсивность атмосферного давления: 80 ~ 110 kPa; |
||
| Способность к мониторингу | Один S-модуль контролирует одну батарею | ||
| Сфера действия мониторинга | батареи 2V, 6V, 12V емкостью менее 3000AH | ||
| Диапазон измерений и точность | Содержание измерения | Сфера применения | Точность |
| Одно напряжение | 2В, 6В, 12В | ± 0,1% | |
| Одно внутреннее сопротивление | 50 ‰ 65535 uΩ | (Резолюция) 1 uΩ | |
| Отрицательная температура | -5°C+105°C | ± 1°C | |
|
Требования к мощности
|
Непосредственно от контролируемой батареи, 2В модуль нормальной работы поглощающего тока 10mA, максимум не более 13mA, 6V, 12V модуль нормальной работы поглощающего тока 5mA,Максимальная мощность не более 7mA, различные модули поглощения постоянство тока очень высока; | ||
| Защита | Измерительная схема и электрическая схема с двумя уровнями защиты, с защитой обратного соединения и оптической изоляцией; | ||
| Интерфейс связи | Порт UART, поддержка протокола MODBUS | ||
| Изоляция выдерживает напряжение | 2000VAC | ||
| Вес | 90 г | ||
Сеть
Сетевое решение 1: сенсорный экран Серийный порт приобретения Сетевое решение:
Сетевое решение 2: Acrel EMS, EIOT Platform Сетевое решение:
Примечание:
ABAT100-HS: один управляет одной группой батарей, до 120 батарей в одной группе;
ABAT100-S-02/6/12: обнаруживает батарею 2/6/12В, также обнаруживает напряжение батареи, внутреннее сопротивление и отрицательную температуру;
ABAT100-C: обнаруживает 1 ток зарядки/разрядки и 1 температуру окружающей среды с максимальным диапазоном тока 1000A;
Фотография на месте
