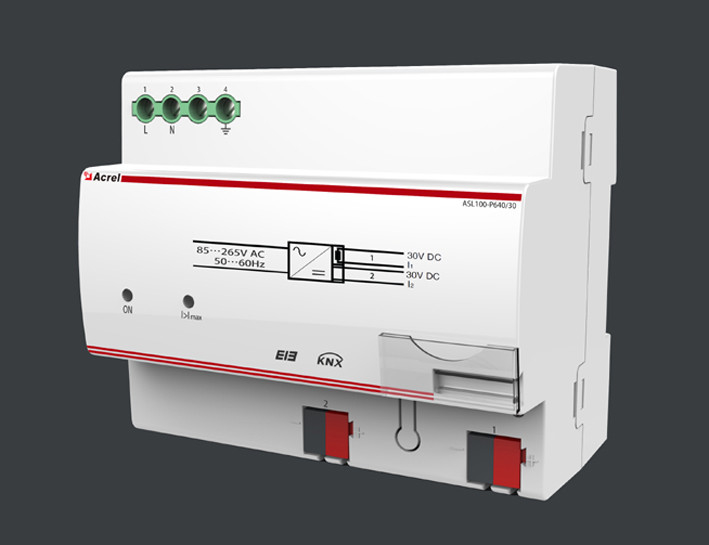

Acrel ASL100-P640/30 KNX умное освещение 640mA 30V энергомодуль

Характер продукции

Описание

1. Обзор

Модуль питания автобуса ASL100-P640/30 (далее - источник питания) - это источник питания автобуса, основанный на системе интеллектуального управления Acrel-bus.Все модули управления на автобусе соединены с источником питания через удушителя в питании. Этот продукт соответствует стандарту предприятия Q31/0114000129C032-2017 ASL100 Интеллектуальная система управления освещением. Автобус соединен стандартным терминалом проводки EIB и стандартным автобусом KNX.После нажатия клавиши перезагрузки на модуле, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallyПри необходимости отключения питания более 20 секунд при использовании необходимо отключить линию питания.Этот вспомогательный источник питания может питать внешний модуль питания, такие как IP модуль и сенсорный экран и так далее.

2Спецификация и модель

3. Технические параметры

4Конфигурация

Примечания к установке: этот модуль применим к установке 35 мм рельсов. Вам просто нужно застегнуть модуль в рельсы.Символ заземления наблюдается на терминале проводкиТаким образом, предлагается соединить терминал с PE линией.

Обеспечивать, чтобы работа, установка, испытания и техническое обслуживание модуля были правильными во время установки.

5. Диаграмма электрической проводки

1 Главный входный терминал
2 Показатель перенапряжения
3 Показатель движения
4 Терминал проводки постоянного напряжения
5 Ключ перезагрузки
6 Автобусный терминал KNX (сообщение прилагается)
7 Показатель сброса
8 Этикетка

6. Руководство по применению

Модуль питания серии предназначен в основном для питания системы.Выходный конец соединяет другие модули с системой по шине KNXМодуль питания может питаться другими модулями управления на той же ветви.

6.1 Особенности продукта

Модуль питания серии является стандартным источником питания системы KNX/EIB с выходным током 640mA. Этот модуль питания может питать не более 64 модулей управления и соединен с рестартировкой шины,индикация перенапряжения и защита от короткого замыканияЕсли одна ветка имеет два источника питания, длина кабеля между источниками питания должна быть не менее 200 м.

Этот силовой модуль может обеспечивать напряжение для автобуса, соединять сигнал автобуса и контролировать напряжение системы KNX/EIB.источник питания может обеспечивать одно 30V вспомогательное напряжение постоянного тока для обеспечения напряжения для других внешних устройств (таких как сенсорный экран и IP шлюз, и т.д.).

6.2 Описание параметров

Модуль питания должен быть тщательно подключен к электрическому питанию в качестве блока питания и сигнального соединения всей системы, чтобы избежать травм в результате неправильного подключения.Максимальная длина магистрального кабеля между силовым модулем и другими модулями управления не должна превышать 350 мДлина кабеля между двумя источниками электроэнергии на одной и той же ветке должна быть не менее 200 м.

Модуль питания соединен со всей системой через стандартный терминал проводки EIB и стандартный кабель EIB.индикатор хода на модуле обычно включенЕсли система должна быть отключена для перезагрузки (краткосрочное прерывание питания), можно нажать кнопку перезагрузки на модуле.время сброса шины будет длиться более 20 секунд (повторный запуск клавиши игнорируется)Модуль управления, подключенный к автобусу, восстанавливается в исходном состоянии.если модуль управления имеет короткое замыкание или вся система имеет перенапряжение во время использования и питание должно быть отключено в течение длительного времени;Затем модуль автоматически отключит питание автобуса и индикатор на модуле будет включен.

7Примечания

1. Проверьте, поврежден ли модуль перед использованием. В случае повреждения попросите продавца заменить его, чтобы предотвратить утечку электричества во время использования и избежать телесных повреждений.
2Если модуль не может быть заменен при сбое питания, попросите профессиональный персонал провести операцию в соответствии с ситуацией.
3. Подключите модуль к шине перед отладкой. Проверьте, нормален ли индикатор его работы. Запустите кнопку программирования и проверьте, нормально ли работает индикатор программирования.Если индикатор работает ненормальноНажмите на кнопку программирования и посмотрите, работает ли индикатор программирования нормально.
4. Убедитесь, что шина и компьютер подключены правильно перед загрузкой параметра.
5Выберите стандартный кабель EIB с скрученной парой в качестве кабеля связи и используйте стандартный терминал проводки KNX.
