Применение реле тока серии ASJ остаточного в установке электротехнического оборудования на строительной площадке

Конспект: Основная функция защищая оборудования утечки избежать сразу или косвенного контакта с подпитанным оборудованием, которое также необходимое измерение для безопасного energization. Насколько основные требования для пользы электричества на строительных площадках, обсужены проблемы смотреть на оборудованием предохранения от утечки строительной площадки при установке в пользу, и улучшения сделаны в то же время. Это может эффектно уменьшить возникновение аварий и также неизбежное требование для обеспечения ровной пользы электричества во время конструкции.

Ключевые слова: предохранение от утечки; строительная площадка; электрическая безопасность

0: Обзор

Строительная площадка использовать принудительные приборы для защиты оборудования утечки, цель обеспечить безопасность электропитания на строительной площадке. В нормальной конструкции, должной к особенной строительной площадке, прибор предохранения от утечки часто задействован, который не только мешает процесс конструкции, но также угрожает безопасность строительной площадки. Совмещающ обстановку на данный момент строительной площадки с использованием электричества, суммировано явление частый задействовать оборудования предохранения от утечки на строительной площадке, и даются ежедневные предохранительные меры защитить оборудование утечки.

Основная функция защиты оборудования утечки защитить подпитанное оборудование в процессе утечки или смертоносной опасности когда человеческое тело получает удар током. Оборудование главным образом составлено переключателей, экспириментально кнопок, и приборов разъединения, общей структуры разъединения, и остаточной настоящей взаимной индуктивности. Оно составлен нескольких частей как прибор. Заземляя ток повреждения защитного оборудования между протекая оборудованием которое защищает оборудование утечки, и когда оно превышает предопределенное значение, основной переключатель будет автоматически отключение, и ток повреждения отрезан, который играет защитную роль в определенной степени.

На строительной площадке, вообще говоря, стандарты электричества нет до требований, и объекты и линии положенные в пользу имеют много проблем безопасности. Основные характеристики сильная текучесть, множественные повторения, и временная природа.

1: Причины Misoperation протектора утечки на строительной площадке

Вмешательство извне

a) Перенапряжение причиненное положительным и отрицательным чередуя процессом во время забастовок без предупреждения, через надземные линии, изолированные провода, кабели и земная емкость электрической ручки, производит утечку земли настоящую, причиняющ остаточный настоящий протектор к неисправности или даже сразу повреждению. Если оно слишком высок, то оно причинит повреждение к электропитанию протектора и внутренней цепи, и катушка отключения автоматического переключателя с отпуском потер--напряжения тока сгорит вне; Электромагнитный переключатель с механическим запирающим устройством имеет недостаточную силу поглотить и поскакать, которая делает задействуя скорость медленной или отказывает двинуть.

b) В процессе освещать строительную площадку, различные линии клали и электротехническое оборудование положенное в пользу

случайно построенный и построенный, которая причиняла преждевременное вызревание линии, уменьшение сопротивления изоляции линии и подпитанные объекты, и настоящая утечка или даже заземлять причиняли оборудование предохранения от утечки появиться повторно и повлияться на нормальная польза. Потому что уменьшено сопротивление изоляции линии выходного терминала переключателя утечки и линия зазмеления соединена с нейтральной линией, нейтральный пункт электропитания не заземлен в течение установки прибора предохранения от утечки. В процессе удара током, уменьшены чувствительность и отказ, который нужно двинуть.

c) Экологическое взаимодействие изменения. Большинств важный фактор здесь ссылается на условия окружающей среды, как увеличенная температура в лете и теплом и влажном сезоне дождей; или электрические объекты с сильной амплитудой установленные вокруг прибора предохранения от утечки; или долгосрочная выдержка во время деятельности. Непрерывные корозия и размывание вредных газов; уменьшена степень изоляции электромагнитной структуры катушки и состава электронных блоков объекта предохранения от утечки, обрыв и ржавчина прессформы появляются, и окончательно объект предохранения от утечки может подействовать неправильно или отказать подействовать.

(2) проводка протектора утечки неправильна. Когда протектор утечки установлен, он часто причинен неправильными проводкой или unsuitability структуры метода и цепи установки должной к misoperation, отказом для того чтобы двинуть, или отказом достигнуть самого лучшего влияния. После нейтральной линии пропусков через протектор утечки, он соединен с нейтральной линией других протекторов утечки или с другими нейтральными линиями которые не оборудованы с протекторами утечки; нейтральная линия сломленна или бедно соединена, причиняющ нейтральный пункт быть склоненным. Перенесите нул потенциалов; этот рост вероятность нейтральной линии утечки и других отказов.

(3) выбор протектора утечки неразумен. Защищайте приборы утечки с расклассифицированным течением утечки более большим чем 30mA или больше чем дважды стандартным течением подпитанного прибора, или выбирайте защитный прибор утечки с влиянием задержки, потому что расклассифицированное течение утечки продолжается увеличить или уменьшена чувствительность, когда авария утечки происходит, оборудование предохранения от утечки в конце не работает, и более высокого уровня оборудование предохранения от утечки начнет работать.

(4) проблема сама протектора утечки.

a) Своиственные ограничения. Настоящие протекторы утечки, используют ли электромагнитный или электронный, трансформаторы магнитной индукции для того чтобы скомплектовать вверх утечку настоящую в основной цепи электротехнического оборудования. Невозможно аранжировать трехфазное или трехфазное четырехпроводное в магнитном кольце совершенно, который нужно сбалансировать. Для более двухфазовых или более однофазных нагрузок как сварочные аппараты электрической сварки, трехфазные течения нельзя совершенно сбалансировать, и они могут даже отличаться значительно. Если электродвигательная сила слишком большая в определенной степени, то она причинит протектор утечки задействовать.

b) Низкое качество и неправильная конфигурация параметра. Строительная площадка не купила оборудование предохранения от утечки в соответствии с уместными спецификациями и планами строительства конструкции, и потому что качество само купленного протектора утечки было низко, фактическая внутренняя ситуация не соответствовала стандартным стандартам параметра, как раз включила в работу ее используемый новый продукт работал неправильно.

2.Method использования протектора утечки научного на строительной площадке

Пока улучшающ управление безопасности конструкции, также необходимо усилить тренировку знания электриков конструкции, и принятые методы предохранения необходимо определить в соответствии с технологией обстановки на данный момент и конструкции.

1) Избегите вмешательство извне. Измерения избежать неисправности причиненной взаимодействием перенапряжения молнии включают установку arresters молнии или зазоров нервного расстройства на надземные линии, и установку 150mA, тип автоматы защити цепи задержки 0.2s утечки на главную коробку распределения, для предотвращения чрезмерного смещения нейтрального пункта если напряжение тока повреждено или уменьшена, то чувствительность автомата защити цепи утечки, нагрузка должны быть отрегулированы для того чтобы распределить ее на трехфазной линии как можно более равномерно. Площадь поперечного сечения проводника не будет более менее чем поперечное сечение проводника каждой линии участка.

(2) выберите и установите проводку правильно

(a) выбор должен быть совместим с линией. Показатели эффективности как расклассифицированное напряжение тока, расклассифицированное течение, и разрывная мощность переключателя утечки должны быть совместимы с линией условиями. Выдержите напряжение тока протектора утечки для предохранения от основ и протектор утечки для терминального оборудования другой. Когда металлическое земляное повреждение происходит в основах электропитания и терминала, произведенный ток повреждения может быть несколькими времен различных.

предохранение от раздела инструмента (b) иерархическое. Вся строительная площадка распределена в различные зоны оборудования предохранения от утечки согласно майорам и различные смежные команды конструкции. Каждая зона защиты должна иметь полный набор вторичных объектов предохранения от утечки, которые могут улучшить все чувствительность зоны защиты могут также уменьшить вероятность задействовать установки утечки защиты, и уменьшают явление аварии электросети из-за неисправностей

(c) строго различите между нейтральной линией и линией защиты. Когда протектор утечки отмечен со стороной нагрузки и стороной силы, проводка должна быть установлена согласно регулировкам, и никакое обратное соединение не позволено. Нейтральная линия трехуровневого протектора четырехпроводных или 4-поляка утечки должна быть соединена с протектором утечки. Нейтральная линия пропуская через протектор утечки не будет использована как линия защиты, и ее нельзя повторно заземлить или соединиться к, который подвергли действию проводным частям оборудования. Нейтральную линию на стороне нагрузки необходимо делить с другими цепями

3. характер продукции

Общее короткое замыкание участк-к-участка может произвести большое течение, которое может быть защищено переключателем. Однако, настоящая утечка причиненная ударом током человеческого тела и линией вызреванием и земляное повреждение оборудования причинены утечкой настоящей. Течение утечки вообще на 30mA-3A, эти значения настолько небольшое что традиционные переключатели нельзя защитить, поэтому остаточный настоящ-работаемый прибор защиты необходимо использовать.

Остаточное реле тока остаточный настоящий трансформатор для того чтобы обнаружить остаточное течение, и под определенными условиями, когда остаточные настоящие достигаемости или превышают, который дали значение, одни или больше электрические контакты предохранителя выхода в электроприборе раскроют и закроют. Электроприборы переключателя.

Здесь 3 общих ситуации утечки.

1.High-sensitivity RCD с In≤30mA△ необходимо использовать для предотвращения непосредственного контакта и удара током.

2.The среднюю чувствительность RCD с внутри△ большой чем 30mA можно использовать для предотвращения косвенного удара током контакта.

поляк 4 поляк 3.A или 2 RCD будет использован для огнеупорного RCD.

Для ИТ-систем, остаточные реле тока использованы по мере необходимости. Для предотвращения изоляции системы от ухудшать и как предохранение от вторичного недостатка резервное, согласно связывая проволокой типу, принята предохранительная мера подобная системе TT или TN. Во-первых, прибор контроля изоляции должен быть использован для того чтобы предсказать отказ.

Для системы TT, порекомендовано остаточное реле тока. Потому что когда однофазное земляное повреждение происходит, ток повреждения очень небольшой и труден для оценки. Если рабочий ток переключателя не достигается, то опасное напряжение тока появится на снабжение жилищем. В это время, провод n должен пройти через остаточный настоящий трансформатор.

Для системы TN-S, остаточное реле тока можно использовать. Отрезок недостаток более быстро и обидчиво улучшить безопасность и надежность. В это время, линия PE не должна пройти через трансформатор, и линия n должна пройти через трансформатор, и ее необходимо заземлить повторно.

Для систем TN-C, остаточные реле тока нельзя использовать. Потому что интегрированы провод PE и провод n, если провод РУЧКИ повторно не заземлен, то когда раковина подпитана, течение в и из трансформатора равно, и ASJ отказывает двинуть; если провод РУЧКИ повторно заземлен, то часть однофазного течения пропустит в повторенное зазмеление. После достижения некоторого значения, ASJ работало неправильно. Необходимо преобразовать систему TN-C в систему TN-C-S, которая это же как система TN-S, и после этого соединяет остаточный настоящий трансформатор к системе TN-S.

4. Внедрение продукции

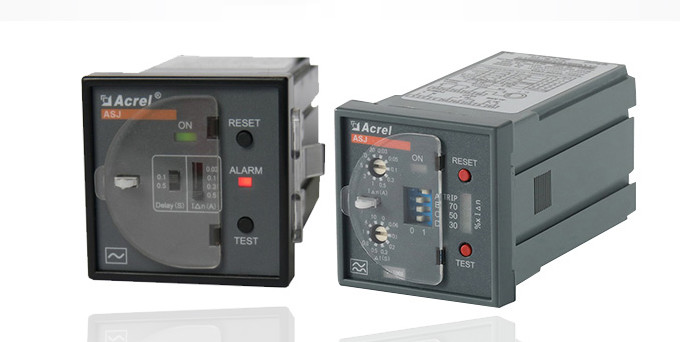

Реле тока электрической ASJ серии Acrel остаточное может встретить защиту вышеупомянутых условий утечки, и его можно использовать совместно с удаленным переключателем отключения для того чтобы отрезать электропитание во времени предотвратить косвенный контакт и ограничить утечку настоящую. Его можно также сразу использовать как реле сигнала для того чтобы контролировать силовое оборудование. Особенно соответствующее для предохранения от безопасности потребления электроэнергии в школах, коммерчески зданиях, мастерских фабрики, базарах, промышленных и минируя предприятиях, национальных ключевых блоках защиты от огня, умных зданиях и общинах, метро, нефтехимических веществах, радиосвязях и военных ведомствах обороны страны.

Продукты серии ASJ главным образом имеют 2 метода установки. Серии ASJ10 рельс-установленные установки. Возникновение и функции показаны в следующей таблице:

Серии ASJ20 панель установили, возникновение и функции показаны в следующей таблице:

Разница между типом AC и типом остаточным реле тока является следующим: Тип остаточное реле тока AC остаточное реле тока которое может обеспечить задействовать остаточного синусоидального переменного тока который внезапно приложен или медленно поднимающ. Он главным образом контролирует синусоидальные сигналы переменного тока. Напечатайте остаточное реле тока остаточное реле тока которое может обеспечить задействовать остаточного синусоидального переменного тока и остаточного пульсируя направленного тока который приложен внезапно или медленно, и главным образом контролирует синусоидальные сигналы переменного тока и пульсированные постояннотоковые сигналы.

Специфические связывая проволокой терминалы и типичная проводка аппаратуры следующим образом:

5.Conclusion

Прибор предохранения от утечки может предотвратить человеческое тело от обморочно контактировать подпитанное оборудование и причинять удар током, который может эффектно уменьшить причиненное повреждение, и имеет хорошее профилактическое влияние на электрических огнях причиненных зазмелением дуги. Продукты реле тока серии ASJ остаточные могут контролировать утечку настоящую в линии. Когда течение утечки достигнет или превысит установленное значение, подействуют, что выдало сигнал тревоги, и может быть соединено внутреннее реле с переключателем автомата защити цепи быстро для того чтобы отрезать линию для обеспечения линии безопасности.
