Применение решения управления энергией Acrel IoT систематического в некоторой фабрике Малайзии

1. Сценарий применения

Клиентам нужно собрать основные данные по энергопотребления и загружать оно к системе управления так, что они смогут осуществил контроль в реальном времени и отдаленных данных используя их ПК.

2. Технический выбор

напряжение тока 2.1Rated трехфазных контролируя цепей 415Vac L-L пока расклассифицированное течение под AC 80A, таким образом выбор измеряя приборов будет трехфазным счетчиком энергии ADL400 с сообщением RS485 протокола MODBUS-RTU

2.2After обсуждая с клиентом, фабрика со стабилизированным охватом и сигналом 4GHz WiFi, и электропитание 220Vac предпочтительно. Так, для частей ворот, мы выбираем AWT100-WiFi которое собственная функция автоматическ-широковещания которая может облегчить более последнюю регулировку с последующим ADL400. Также, AWT100-WiFi спарено с модулем силы AWT100-POW. За исключением этого, в виду того что AWT100-WiFi с вверх по течению 2.4GHz WiFi используя MODBUS-RTU над протоколом TCP и по потоку RS485 используя протокол MODBUS-RTU, который нужно спарить с ADL400 для данных по энергопотребления загружанных для того чтобы заволочь сервер и в конце концов к системе IoT.

участок экспериментального проекта 2.3For, сервер облака сильно рекомендован для использования сервера облака нашей компании который рента на Амазонке для сохранения бюджета клиентов на периоде испытаний.

2.4According к запросу, система управления энергией IoT будет самое соотвествующее одним и может обеспечить демонстрационную версию 3 месяцев для испытывая пользы.

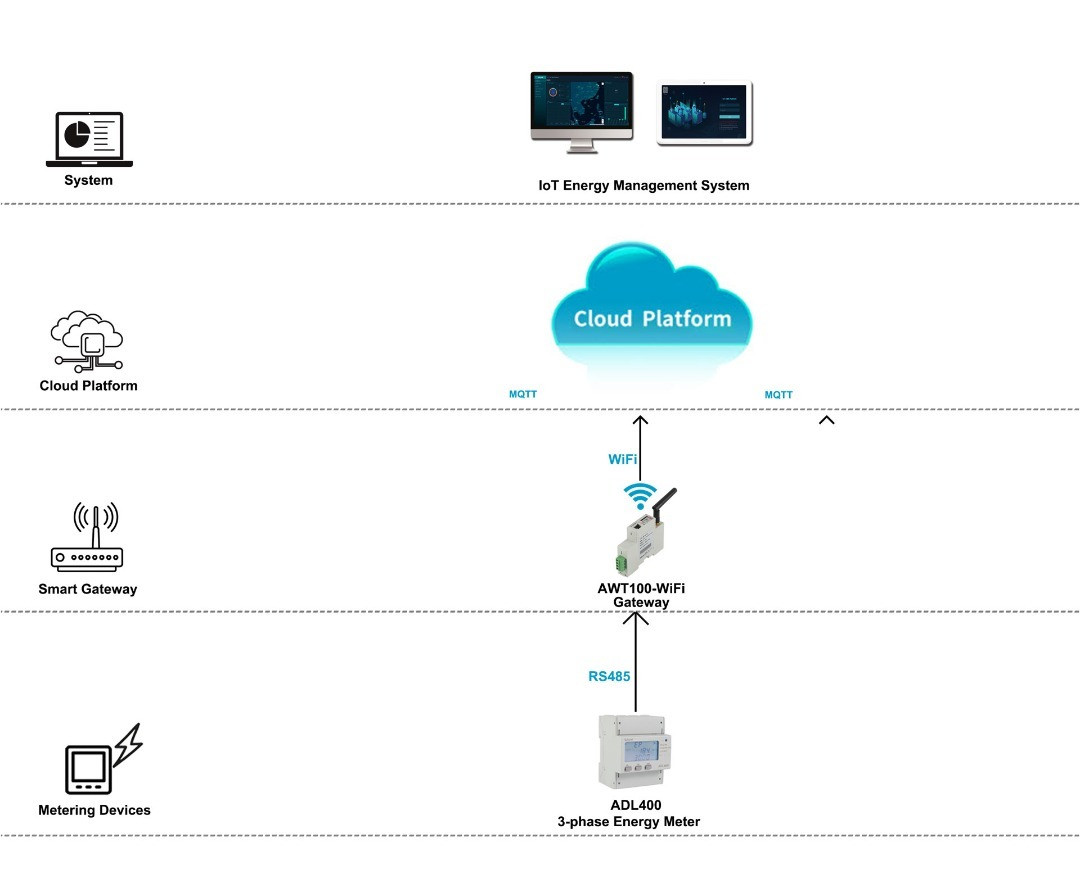

3. Структура решения экспериментального проекта

4. План после экспериментального проекта

Если экспериментальный проект доказанные, что был успешный, более последний план должен как ниже:, то

решение основного сервиса 4.1Cloud: Рассматривающ о всесторонней цене арендовать сервер облака и количество цепей контроля, раскрытие системы управления энергией IoT облака должно быть спарено с основным сервисом. В этой ситуации, клиенту не нужно позволять ренту сервера облака и будет использовать наш собственный сервер облака. Также, для оборудования этого решения, никакая потребность изменения не была сделана как раз как в структура решения экспериментального проекта. Клиенту только нужно приказать больше трехфазного счетчика энергии ADL400 и возможно спаренного ворот AWT100-WiFi согласно номеру последующего запроса.

выкупленное решение обслуживания 4.2Local: Если запрос от клиентов для безопасности и конфиденциальности данных очень выше. Выкупленное обслуживание системы управления энергией IoT, который нужно спарить с локальным сервером будет самым лучшим выбором. Но потребность решения сделать много изменение в оборудовании как. Во-первых, раскрывать потребности локального сервера быть спаренным с промышленными переключателем и UPS. Во-вторых, для счетчика энергии, ADL400 еще более recommendable. С особенного модуля, счетчик энергии Мульти-цепи ADF400L с встроенной связью локальных сетей не сохранит много бюджета на применении трехфазной проводки через непосредственное отношение вместо через CTs. Наконец, потребность ворот быть измененным от AWT100-WiFi на AWT100-CE или Aport100 согласно количеству последующего запроса.

5. структура решения Поздно-этапа (для местного решения единственного)
